Lorsqu'il s'agit d'un film mince de PTFE (polytétrafluoroéthylène), il est de la plus haute importance de mesurer avec précision son épaisseur. En tant que fournisseur réputé de films fins en PTFE, nous comprenons l'importance de mesures précises pour garantir la qualité et les performances de nos produits. Dans cet article de blog, nous explorerons les différents instruments de mesure utilisés pour mesurer l'épaisseur d'un film mince de PTFE, en discutant de leurs principes de fonctionnement, de leurs avantages et de leurs limites.
1. Micromètres
Les micromètres, également appelés pieds à coulisse micrométriques, sont l'un des instruments les plus couramment utilisés pour mesurer l'épaisseur de matériaux minces, notamment les films PTFE. Ils sont disponibles en versions mécaniques et numériques, les versions numériques offrant une plus grande précision et une lisibilité plus facile.
Principe de fonctionnement
Les micromètres mécaniques fonctionnent sur la base d'un mécanisme à filetage. L'utilisateur fait tourner le dé à coudre, ce qui rapproche ou éloigne la broche de l'enclume. La distance entre la broche et l'enclume peut être mesurée avec une grande précision, généralement jusqu'à 0,001 mm (ou 1 micron). Les micromètres numériques utilisent un capteur électronique pour mesurer la distance et le résultat est affiché sur un écran numérique.
Avantages
- Haute précision: Les micromètres peuvent fournir des mesures très précises, ce qui les rend adaptés aux applications où un contrôle précis de l'épaisseur est requis.
- Portable: Ils sont relativement petits et faciles à transporter, permettant des mesures sur site.
- Facile à utiliser: Même pour ceux qui ont des connaissances techniques limitées, utiliser un micromètre est simple.
Limites
- Zone d'échantillonnage limitée: Un micromètre mesure l'épaisseur en un seul point. Pour les films PTFE qui peuvent présenter des variations d'épaisseur sur toute la surface, plusieurs mesures doivent être prises à différents endroits, ce qui peut prendre du temps.
- Dommages possibles à la surface: La pression de contact de la broche et de l'enclume peut provoquer une certaine déformation sur la surface délicate du film PTFE, en particulier pour les films très fins.
2. Jauges d'épaisseur à ultrasons
Les jauges d'épaisseur à ultrasons sont une autre option populaire pour mesurer l'épaisseur d'un film mince de PTFE.
Principe de fonctionnement
Ces jauges fonctionnent en envoyant des ondes ultrasonores à travers le matériau. Les ondes se reflètent sur la surface arrière du film et le temps nécessaire au retour des ondes est mesuré. Sur la base de la vitesse connue de l'onde ultrasonore dans le PTFE, l'épaisseur du film peut être calculée à l'aide de la formule (d = \frac{v\times t}{2}), où (d) est l'épaisseur, (v) est la vitesse de l'onde ultrasonore dans le matériau et (t) est le temps de vol.
Avantages
- Non destructif: La mesure par ultrasons n'endommage pas le film PTFE, ce qui est crucial pour les produits qui doivent rester intacts pour une utilisation ultérieure.
- Mesures via des revêtements: Si le film PTFE a un revêtement ou fait partie d'une structure multicouche, les jauges à ultrasons peuvent toujours mesurer l'épaisseur de la couche PTFE.
- Convient aux grandes surfaces: Il peut couvrir une plus grande surface par rapport aux micromètres, offrant une mesure d'épaisseur plus représentative.
Limites
- Requires a Couplant: Pour assurer une bonne transmission des ondes ultrasonores, un couplant (tel qu'un gel) doit être appliqué entre la sonde de jauge et la surface du film. Cela pourrait laisser des résidus sur le film.
- Précision affectée par les propriétés des matériaux: La vitesse des ondes ultrasonores peut varier en fonction de la densité, de la température et d'autres propriétés du film PTFE, ce qui peut affecter la précision de la mesure.
3. Systèmes de mesure d'épaisseur par balayage laser
La technologie de balayage laser a également été largement adoptée pour mesurer l’épaisseur d’un film mince de PTFE.
Principe de fonctionnement
Ces systèmes utilisent un faisceau laser pour scanner la surface du film PTFE. La lumière laser est réfléchie sur les surfaces supérieure et inférieure du film et la distance entre les deux points de réflexion est mesurée. En scannant continuellement le film, un profil d'épaisseur détaillé peut être obtenu.
Avantages
- Haute vitesse et sans contact: Le balayage laser permet une mesure rapide sans toucher le film, ce qui est idéal pour les lignes de production à grand volume.
- Cartographie haute résolution: Il peut fournir une carte d'épaisseur détaillée de toute la surface du film, permettant la détection des variations locales d'épaisseur.
- Fonctionnement automatisé: Ces systèmes peuvent être intégrés dans des processus de production automatisés, améliorant ainsi l'efficacité et réduisant les erreurs humaines.
Limites
- Coût élevé: Les systèmes de numérisation laser sont relativement coûteux à acheter et à entretenir.
- Sensibilité aux conditions de surface: La précision de la mesure peut être affectée par la rugosité de la surface et la réflectivité du film PTFE.
4. Capteurs d'épaisseur capacitifs
Les capteurs capacitifs sont également utilisés pour mesurer l'épaisseur de matériaux diélectriques minces comme le film PTFE.
Principe de fonctionnement
Un capteur capacitif est constitué de deux électrodes. Lorsque le film PTFE est placé entre les électrodes, il agit comme un diélectrique. La capacité du capteur change en fonction de l'épaisseur du film. En mesurant la capacité et en utilisant une relation pré-calibrée entre la capacité et l'épaisseur, l'épaisseur du film peut être déterminée.
Avantages
- Sans contact: Les capteurs capacitifs peuvent mesurer l'épaisseur sans toucher le film, évitant ainsi tout dommage potentiel.
- Temps de réponse rapide: Ils peuvent fournir des mesures d'épaisseur en temps réel, ce qui est utile pour le contrôle des processus.
- Convient aux couches minces: Les capteurs capacitifs sont particulièrement efficaces pour mesurer des films PTFE très fins.
Limites
- Sensibilité aux conditions environnementales: Des facteurs tels que l'humidité et la température peuvent affecter la mesure de capacité, entraînant des inexactitudes.
- Limité aux matériaux diélectriques: Les capteurs capacitifs conviennent principalement aux matériaux diélectriques comme le PTFE et peuvent ne pas fonctionner pour les matériaux conducteurs ou semi-conducteurs.
Notre gamme de produits et l’importance de la mesure d’épaisseur

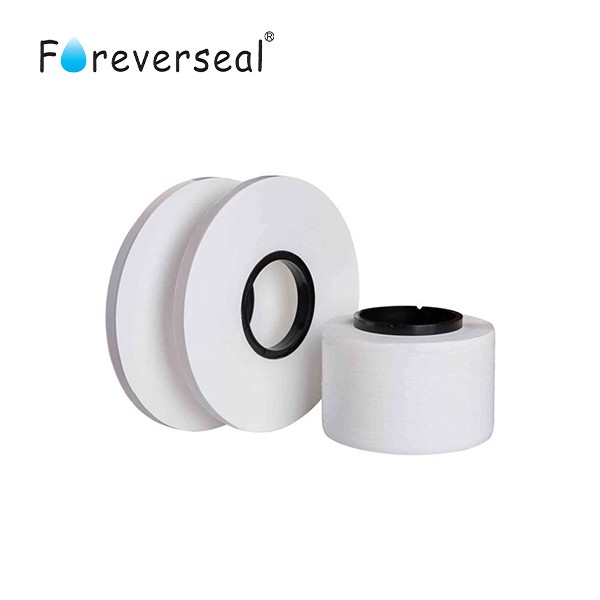

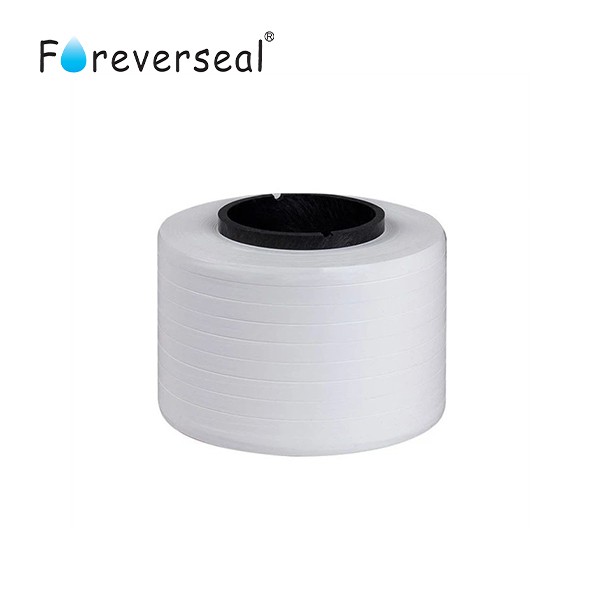

En tant que fournisseur leader de films fins en PTFE, nous proposons une large gamme de produits, notammentRuban isolant en PTFE basse densité non fritté blanc,Film isolant pour câbles en PTFE, etFilm PTFE résistant à la corrosion. L'épaisseur de ces films est un paramètre critique qui affecte leurs performances.
Par exemple, dans les applications d'isolation de câbles, l'épaisseur du film PTFE peut influencer les propriétés électriques telles que la capacité et la résistance au claquage en tension. Dans les applications résistantes à la corrosion, l'épaisseur doit être suffisante pour fournir une barrière fiable contre les substances corrosives. En utilisant les instruments de mesure appropriés, nous garantissons que nos produits répondent aux normes de qualité strictes et aux exigences des clients.
Contactez-nous pour une discussion plus approfondie
Si vous êtes intéressé par nos produits à film mince PTFE ou si vous avez des questions sur la mesure de l'épaisseur et les spécifications du produit, nous serons plus qu'heureux de vous aider. Contactez-nous pour entamer une discussion sur vos besoins spécifiques et nous pourrons travailler ensemble pour trouver les meilleures solutions pour vos projets.
Références
- "Manuel des instruments de mesure", Auteurs : Divers experts en métrologie, Editeur : Academic Press
- "Thin Film Measurement Technologies", Journal : Journal of Advanced Materials Measurement, Volume : X, Numéro : Y, Année : Z
